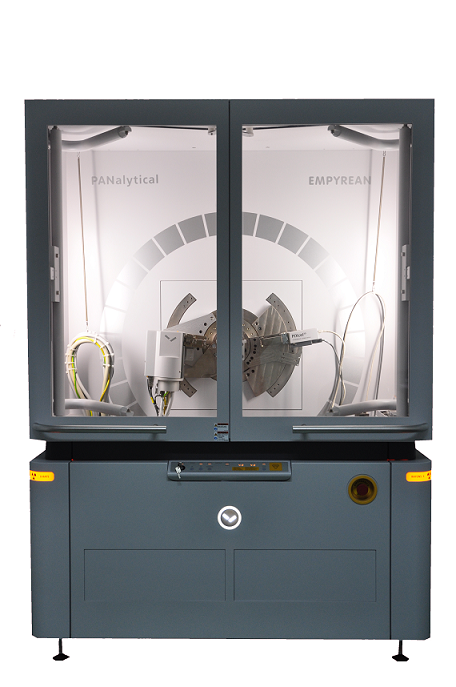

锐影X射线衍射仪

仪器名称：锐影X射线衍射仪

型       号：EMPYREAN

生产厂家：荷兰PANalytical（帕纳科）公司

主要技术参数：

X射线发生器和机柜：

最大输出功率： 4kW

最大管压： 60kV，1mV/步, 机柜同步数字显示

最大管流： 60mA，1mA/步,机柜同步数字显示

电源稳定度： 0.005% ( 外 电 源 变 化10％)

X射线防护标准： ￡1mS/h (10cm距离)

金属陶瓷X光管：

最大功率: 2.2kW (Cu靶)

最大管压： 60kV

最大管流： 60mA

焦斑： 12x0.4mm长细焦斑

测角仪:

扫描方式: q/q 方式

角度重现性： +/- 0.0001°

最小可控步长： 0.0001°，可以停止在任何规定角度

编码方式：双光学编码

测角仪半径： 240mm

光学编码：直接光学定位（DOPS2）

马达驱动：直流马达

整机重现性： 0.001°

探测器：

PIXcel3D 全能矩阵探测器

计数矩阵： 256x256 pixcel

像素大小： 55mmx55mm

动态范围： 1x1010cps

97%线性范围： 2.5 x109cps

最大静态扫描范围： 5.0°

最小背景： 0.5 cps（全探测器）

工作方式： 0维（点探测器），1维（阵列探测器模式），2维（面探测器模式），

3维（CT探测器模式）

保证分辨率： 0.028°

主要用途：

药物晶型及结晶度方面的应用分析

各类无机物、有机物（甚至液体）的定性、无标定量分析

薄膜材料、介孔材料的小角衍射分析

纳米材料的小角散射及晶粒大小测定

晶胞参数、晶格畸变的精确测定
