北京yp微信群,附近学生24小时随叫随到手机号码 ,全国可约可空降联系方式,附近找个女人打抱电话号码

失效分析案例简介

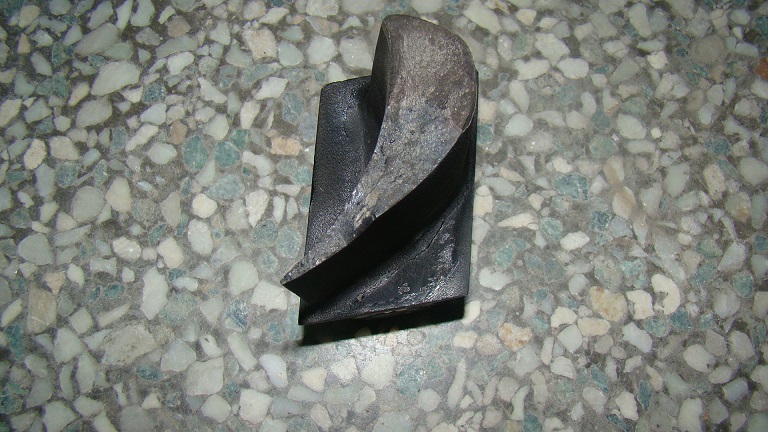

名称：某炼油厂烟气轮机叶片

事由：设计寿命为20年，使用5年叶片发生断裂

失效原因：锻造工艺不当引起的疲劳断裂

对策与效果：改善锻造工艺，深度细化晶体组织，提高叶片的强度、硬度和冲击韧度， 确保了烟气轮机的长期安全运行

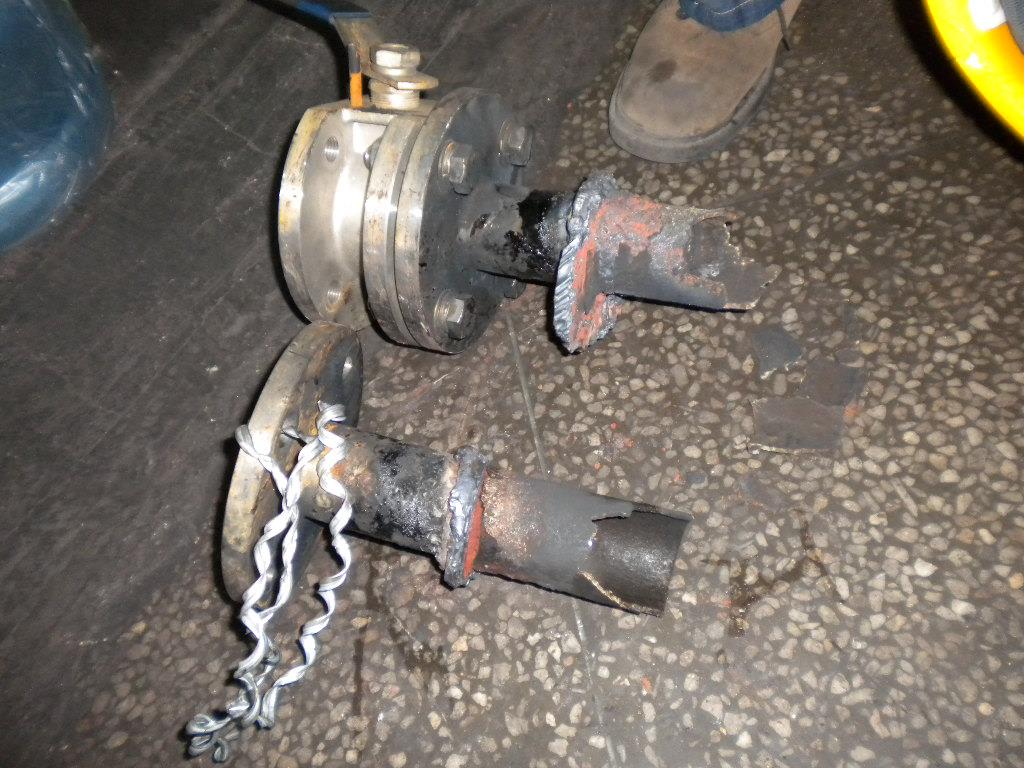

名称：某公司气体分析仪用不锈钢管

事由：两台气体分析仪用304不锈钢管在风机检修时发现开裂

失效原因：氯离子引起的应力腐蚀开裂

对策与效果：用双相不锈钢UNS S32750代替304不锈钢，或用普通40Cr无缝钢管表面镀镍代替现在用的不锈钢管

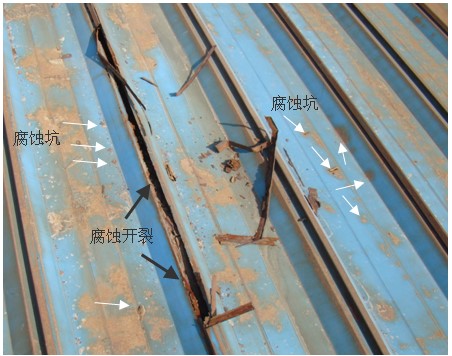

名称：某公司屋顶彩钢板

事由：生产车间厂房屋顶和屋面彩钢板使用5年后发现多处穿孔、裂缝或脱落

失效原因：屋顶彩钢板的严重腐蚀是高温气流及氧和硫腐蚀共同作用的结果

对策与效果：在彩钢板表面喷涂防锈漆或聚脲材料，改进生产工艺和流程，减少SO₂排放；改进后再没发生严重的腐蚀破坏

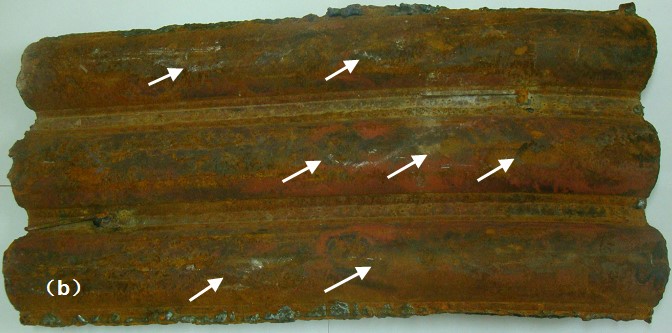

名称：某电厂高压锅炉用水冷壁管

事由：热电锅炉水冷壁管局部发生泄漏

失效原因：屋顶彩钢板的严重腐蚀是高温气流及氧和硫腐蚀共同作用的结果

对策与效果：在彩钢板表面喷涂防锈漆或聚脲材料，改进生产工艺和流程，减少SO₂

排放；改进后再没发生严重的腐蚀破坏情况



名称：某电厂供热蒸汽管线卷板管

事由：供热蒸汽管线卷板管质量缺陷分析

失效原因：焊缝存在弧坑、咬边、未焊透、夹渣和裂纹等严重的焊接缺陷，继续使用可能造成局部泄漏

对策与效果：在探伤的基础上更换有严重焊缝缺陷的卷板管或停止使用该蒸汽管线卷板管；公司启用了另一条蒸汽管线

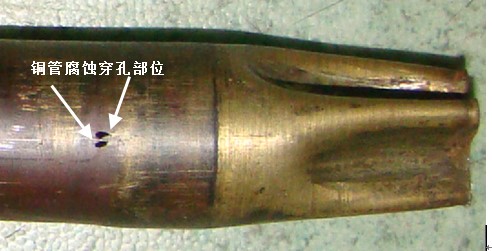

名称：凝汽器黄铜管

事由：某热电厂135MW火力发电机组凝汽器铜管停机检修时，发现有9根铜管漏水

失效原因：腐蚀是冲刷腐蚀和脱锌腐蚀联合作用的结果，水中的Cl^-和S^2-是腐蚀穿孔的重要因素

对策与效果：控制水的流速，减少水中的Cl^-、S^2- 和H₂S的含量；改进后再没发生严重的腐蚀破坏情况

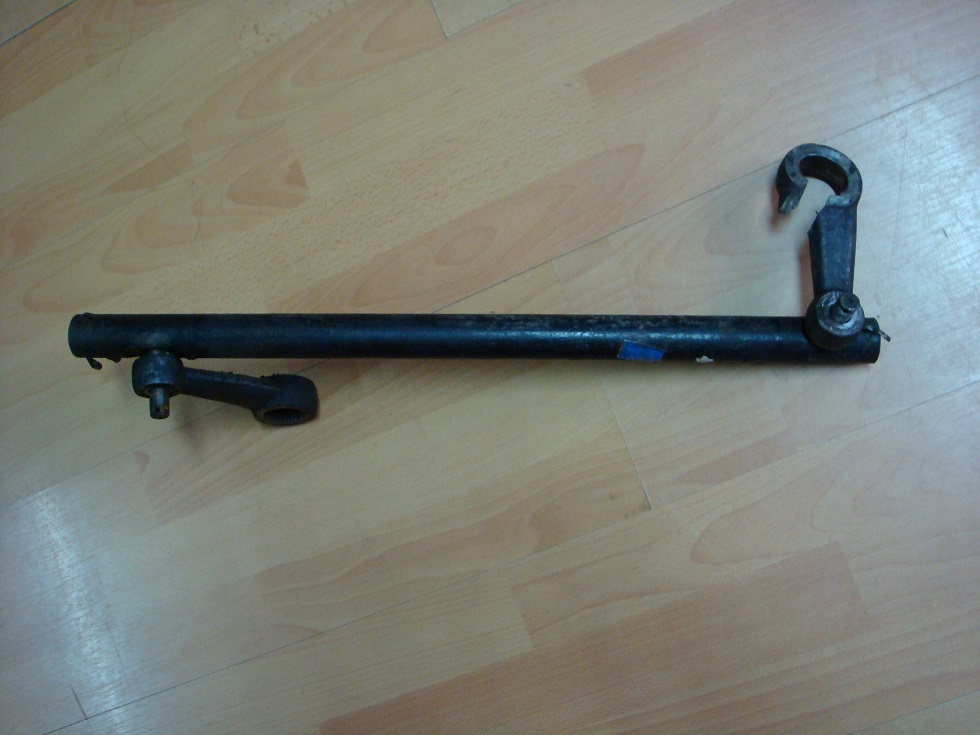

名称：某机动车转向节臂

事由：运行约1200km后发生早期断裂失效失效原因：转向节臂的连接环内孔存在加工刀痕是导致疲劳裂纹萌生的主要原因，调质处理不当、存在严重夹杂物及过载是转向节臂提前破坏的直接因素

对策与效果：改善机加工工艺，使用40Cr钢，做好调质处理并尽可能避免使用时过载

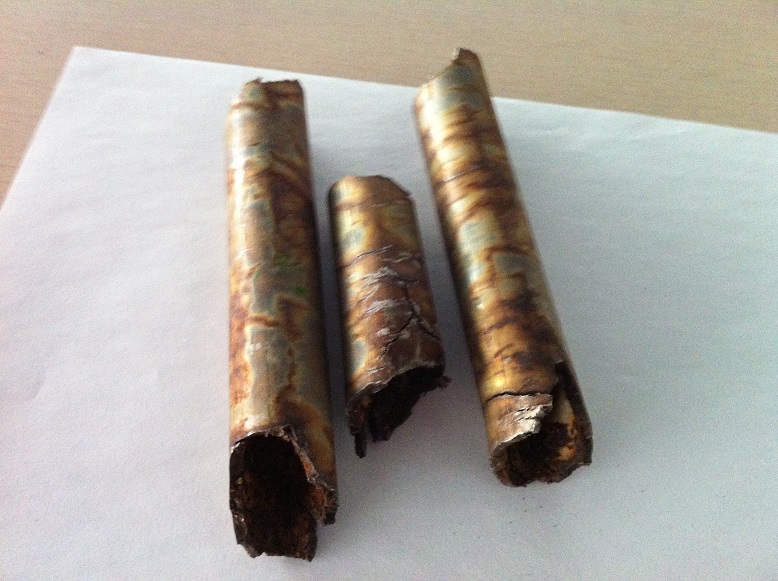

名称：某公司流化床内置换热器盘管

事由：流化床内置换热器的冷却端其中一台盘管损坏，盘管上面有大量的裂纹

失效原因：硫离子引起的应力腐蚀开裂

对策与效果：降低水的硬度，去除水中的硫离子；对不锈钢盘管应进行时效处理以消除残余应力，合理循环和补水可以避免此类问题的发生
